干式變壓器與油浸式變壓器PK，誰贏誰負？

分享到：

文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-01-23 10:19:22

導讀：價格上干變比油變貴。容量上，大容量的油變比干變多。在綜合建筑內（地下室、樓層中、樓頂等）和人員密集場所需使用干變。油變采用在獨立的變電場所。箱變內變壓器一般采用

　　價格上干變比油變貴。

　　容量上，大容量的油變比干變多。

　　在綜合建筑內（地下室、樓層中、樓頂等）和人員密集場所需使用干變。油變采用在先立的變電場所。

　　箱變內變壓器一般采用箱變。戶外臨時用電一般采用油變。

　　在建設時根據空間來選擇干變和油變，空間較大時可以選擇油變，空間較為擁擠時選擇干變。

　　區域氣候比較潮濕悶熱地區，易使用油變。如果使用干變的情況下，必須配有強制風冷設備。

　　1、外觀

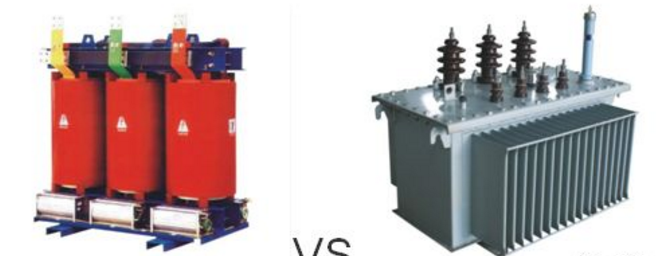

　　封裝形式不同，干式變壓器能直接看到鐵芯和線圈，而油式變壓器只能看到變壓器的外殼；

　　2、引線形式不同

　　干式變壓器大多使用硅橡膠套管，而油式變壓器大部分使用瓷套管；

　　3、容量及電壓不同

　　干式變壓器一般適用于配電用，容量大都在1600KVA以下，電壓在10KV以下，也有個別做到35KV電壓等級的；而油式變壓器卻可以從小到大做到全部容量，電壓等級也做到了所有電壓；我正在建設的特高壓1000KV試驗線路，采用的一定是油式變壓器。

　　4、絕緣和散熱不一樣

　　干式變壓器一般用樹脂絕緣，靠自然風冷，大容量靠風機冷卻，而油式變壓器靠絕緣油進行絕緣，靠絕緣油在變壓器內部的循環將線圈產生的熱帶到變壓器的散熱器（片）上進行散熱。

　　5、適用場所

　　干式變壓器大多應用在需要“防火、防爆”的場所，一般大型建筑、高層建筑上易采用；而油式變壓器由于“出事”后可能有油噴出或泄漏，造成火災，大多應用在室外，且有場地挖設“事故油池”的場所。

　　6、對負荷的承受能力不同

　　一般干式變壓器應在額定容量下運行，而油式變壓器過載能力比較好。

　　7、造價不一樣

　　對同容量變壓器來說，干式變壓器的采購價格比油式變壓器價格要高許多。

　　干式變壓器型號一般開頭為SC（環氧樹脂澆注包封式）、SCR（非環氧樹脂澆注固體絕緣包封式）、SG（敞開式）

　　干式變壓器與油浸式變壓器的區別

　　“當然，對于電力變壓器來說也是如此，磁鐵的鐵芯將被用作電路的繞組。較大的區別在于”油型“和”干式“。也就是說，兩者的冷卻介質是不同的。前者是基于變壓器油（當然還有其他油類如β油）作為冷卻和絕緣介質，后者是空氣或其他氣體如SF6作為冷卻介質。變換由鐵芯和繞組體組成。在裝有變壓器油的燃料箱中，干芯通常用環氧樹脂封閉芯和繞組，現在也使用非封裝類型。繞組特別浸漬了特殊的絕緣紙，絕緣漆等，以防止繞組或芯子被弄濕。（因為這兩個來自、應用、結構的不同分類，所以我們勉強說）

　　在生產和劑量方面，目前的干電壓水平僅為35kV，與換油相比，容量相對較小，約為2500kVA。由于干式變換制造工藝在相同的電壓水平和相同的換油量方面是復雜的，因此成本也很高。因此，油的量仍然從使用的量增加。但是，由于干燥環保的變化，阻燃劑、具有耐沖擊等優點，常用于室內等高需求的電源和配電場所，如酒店、辦公樓、高-高層建筑等。如果你只是一個變壓器用戶，它應該足以理解這個“

　　每個都有自己的優缺點，低油價、易于維護，但易燃的、可以爆發。由于其良好的耐火性，干燥變化可以安裝在負載的中心，以減少電壓損失和功率損耗。但是，干燥變化價格高，體積大，防潮和防塵性差，噪音高。油變得逐漸退出，隨著干燥的變化，干燥的變化可以拆卸和運輸，清潔，易于維護，根據安裝不需要座位，沒有透油池。

　　較好與外界區別開來;

　　油浸式變壓器和干式變壓器的較大區別在于沒有“油”，而且由于油是液體并且具有流動性，油浸式變壓器必須有一個外殼，外殼內部是變壓器油，油浸在變壓器中。線圈從外面看不到變壓器的線圈;干式變壓器無油，不需外殼，可直接看變壓器線圈;還有一個特點是油浸式變壓器上有一個油枕并存放在里面。變壓器油，但現在新的油浸式變壓器也有沒有油枕頭的變壓器;油浸式變壓器便于散熱，即內部絕緣油流動和散熱方便。散熱器在外部設計，就像散熱器一樣，但干式變壓器沒有這種散熱器，散熱取決于變壓器線圈下方的風扇。風扇有點像家用空調的室內機;

　　由于需要防火，油浸式變壓器通常安裝在室內或室外的單先變壓器中，而干式變壓器肯定安裝在室內。通常，它們安裝在低壓配電室中，并與低壓配電柜并排安裝。
