變壓器的構成和保護
文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-09-15 01:31:11
導讀：變壓器通常以低頻操作，并且導線繞芯纏繞成繞組。雖然磁芯會造成部分能量損失，但它有助于限制變壓器內部的磁場并提高工作效率。電力變壓器根據鐵芯和繞組的結構分為鐵芯結構

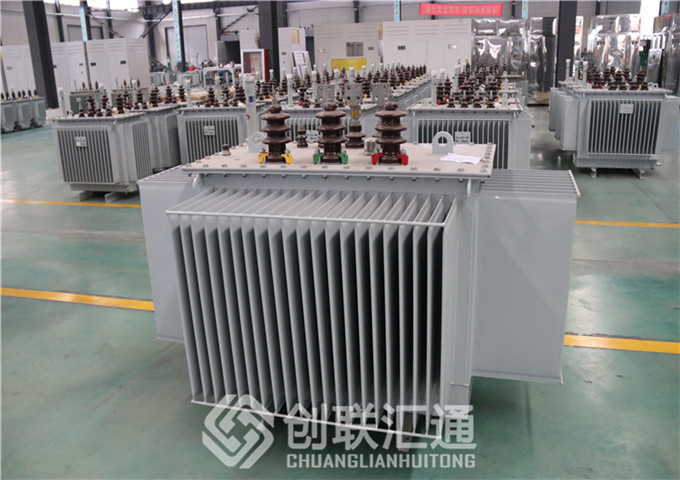

變壓器通常以低頻操作，并且導線繞芯纏繞成繞組。雖然磁芯會造成部分能量損失，但它有助于限制變壓器內部的磁場并提高工作效率。電力變壓器根據鐵芯和繞組的結構分為鐵芯結構和殼體結構，并根據磁通分支的數量分類（三相變壓器有3,4或5分支機構）。他們的表現各異。
變壓器通常采用硅鋼芯作為主磁路。這使得線圈中的磁場更加集中，變壓器更加緊湊。電力變壓器鐵心的設計必須防止磁路飽和。有時需要在磁路中設計一些氣隙來降低飽和。實際使用的變壓器鐵心是由極薄的高電阻硅鋼片制成的。這減少了每層渦流產生的損耗和熱量。
電力變壓器和音頻電路有相似之處。典型的層狀核心一般是e和i字母的形狀，稱為“ei變壓器”。這種核心的問題之一是核心在電源被切斷后保持殘余磁性。再加電時，殘余磁鐵會使核心暫時飽和。對于一些容量在幾百瓦以上的變壓器的嚴重后果，如果不使用限制流量的電路，涌流就會導致主保險絲熔斷。更嚴重的是，對于大型電力變壓器，涌流會造成主繞組變形和損壞。
變壓器一般配備下列保護：
1.保護變壓器油箱的內部保護和油位的氣體保護。
2。變壓器繞組及引線多相短路保護、中性點直接接地電網側繞組及引線接地短路保護、繞組匝間短路縱差保護或電流速斷保護。主變差動與發電機的主要區別。
3.防止外部相間短路和過流保護，用于氣體保護和差動差動保護或電流快速斷開保護。
4.中性點直接接地電網外接地短路零序電流保護。防止對稱過載保護。
