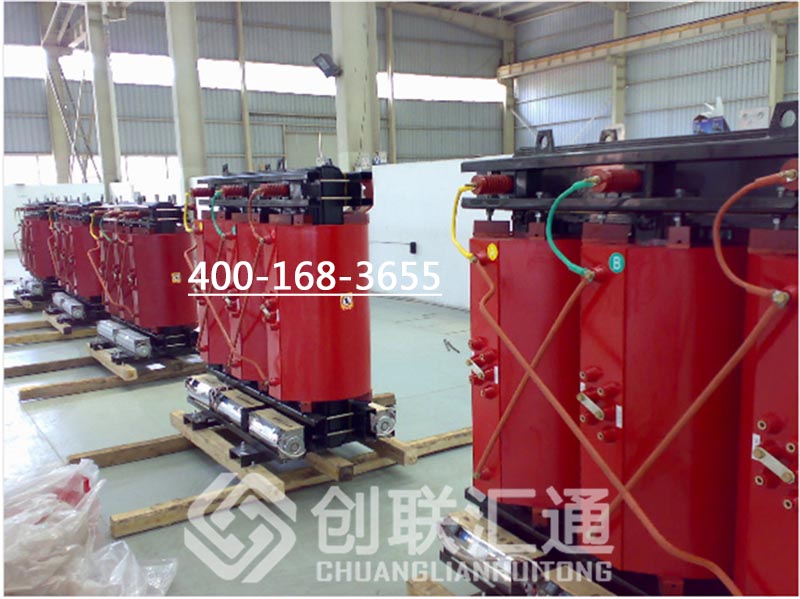

干式變壓器因?yàn)楣?jié)能 ，適用于惡劣環境等特點備受青睞。因此現在新建工廠的配電站大多數都使用干式變壓器。本文主要從干式變壓器的安全保護系統方面，來介紹干式變壓器的一些知識。

1、變壓器門行程開關
變壓器門行程開關有4個，這4個開關的每一組常閉觸點都并聯接起來，然后進入控制變壓器的高壓柜的綜保裝置。
變壓器門關閉后，常閉觸點都斷開，無電信號輸入綜保。如果任何一個門開啟后，常閉觸點復位，就有電信號輸入綜保。
綜保里面對這個信號的保護方式可以進行設置。可以設置為開門后高壓柜報警，也可以設置為開門后高壓柜跳閘，使變壓器斷電。
2、變壓器門電磁鎖
變壓器門電磁鎖有2個，前后活動門各有1個。
該電磁鎖沒有通電時，按下把手上的按鈕，同時逆時針旋轉把手，可打開活動門。
變壓器通電運行以后，該鎖一直通電（電壓為AC220V），此時用把手打不開門，以起到防止人員觸電的作用。
電磁鎖帶電的時候要打開門，需用專用鑰匙來打開。
3、變壓器溫度保護系統
該系統由溫度傳感器、溫控器、冷卻風機三部分組成。下面咱們來一 一介紹。
（1）溫度傳感器有3個，分別檢測干式變壓器A、B、C三相繞組（低壓側繞組）的實時溫度
（2）溫控器安裝于變壓器外殼的正面，變壓器通電運行以后，溫控器循環顯示低壓繞組A、B、C的實時溫度。
溫控器可通過按鍵對變壓器的高溫報警溫度值、超溫跳閘溫度值進行設置。一般高溫報警設為130℃，超溫跳閘設為150℃。當變壓器溫度出現異常時，溫控器的報警、跳閘等輸出信號進入高壓柜綜保裝置，綜保會及時發出報警信號或使真空斷路器跳閘以保護變壓器。
溫控器還可以設置冷卻風機的啟動、停止溫度，以及與其他設備的通訊參數等等。
（3）冷卻風機安裝于變壓器繞組底部，當變壓器溫度達到風機啟動的設定溫度時，風機開始工作，給變壓器降溫，等溫度降到設定的停止溫度以后，風機停止運行。
一般風機啟動溫度為100℃，停止溫度為80℃。
4、微機保護測控裝置
微機保護測控裝置就是我們平時所說的綜保，它是控制變壓器的高壓開關柜的重要組成部分，對變壓器的保護起到了舉足輕重的作用。作為電氣維修人員，要運用好綜保，重點就在于掌握好綜保的參數設置。參數設置中主要有以下幾點需好好把握。
（1）高壓開關柜是控制線路的，還是控制變壓器的，二者有較大區別，要按實際情況進行設置。
（2）高壓開關柜內是2PT還是3PT，要根據柜內實際PT的接線方式進行設置，如果設置錯的話，綜保檢測的電壓值會有誤。
（3）高壓柜內CT、PT的變比。
（4）過流一段、過流二段、過流三段定值。
（5）變壓器門開動作方式，是報警還是跳閘。
（6）變壓器高溫報警，超溫跳閘要投入。
（7）過負荷定置。
（8）零序過流定值。
