變壓器是電力電網中的重要成員，想必大家都認識，雖然我們天天都用電，那么今天就有創聯匯通電氣的小編給大家介紹一下-干式變壓器型號及參數 和干式變壓器型號代表什么意思

干式變壓器的型號格式：變壓器繞組數+相數+冷卻方式+是否強迫油循壞+有載或無載調壓+設計序號+“一”+容量+高壓側額定電壓組成。

干式變壓器常見型號：

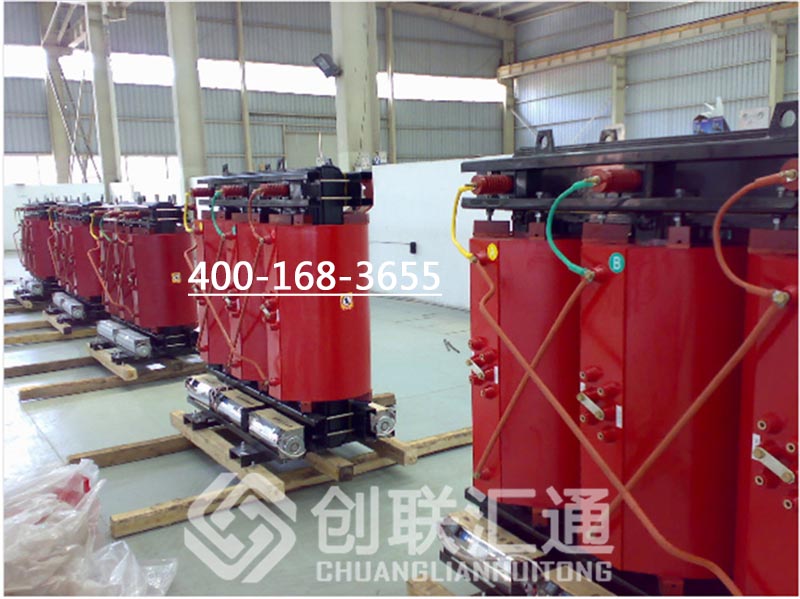

1、從絕緣介質可分為SCB系列環氧樹脂澆注干式變壓器，絕緣材料為環氧樹脂。SGB系列H級絕緣非包封干式變壓器，絕緣材料為諾麥克紙杜邦漆。

2、從鐵芯材質分：硅鋼片鐵芯干式變壓器SCB，SGB系列。非晶合金鐵芯系列干式變壓器：SCBH、SGB系列。

3、從節能序列分SCB9，SCB10，SCB11，SCB13，SCBH15，SGB9，SGB10，SGB11，SGB13，SGBH15系列等。

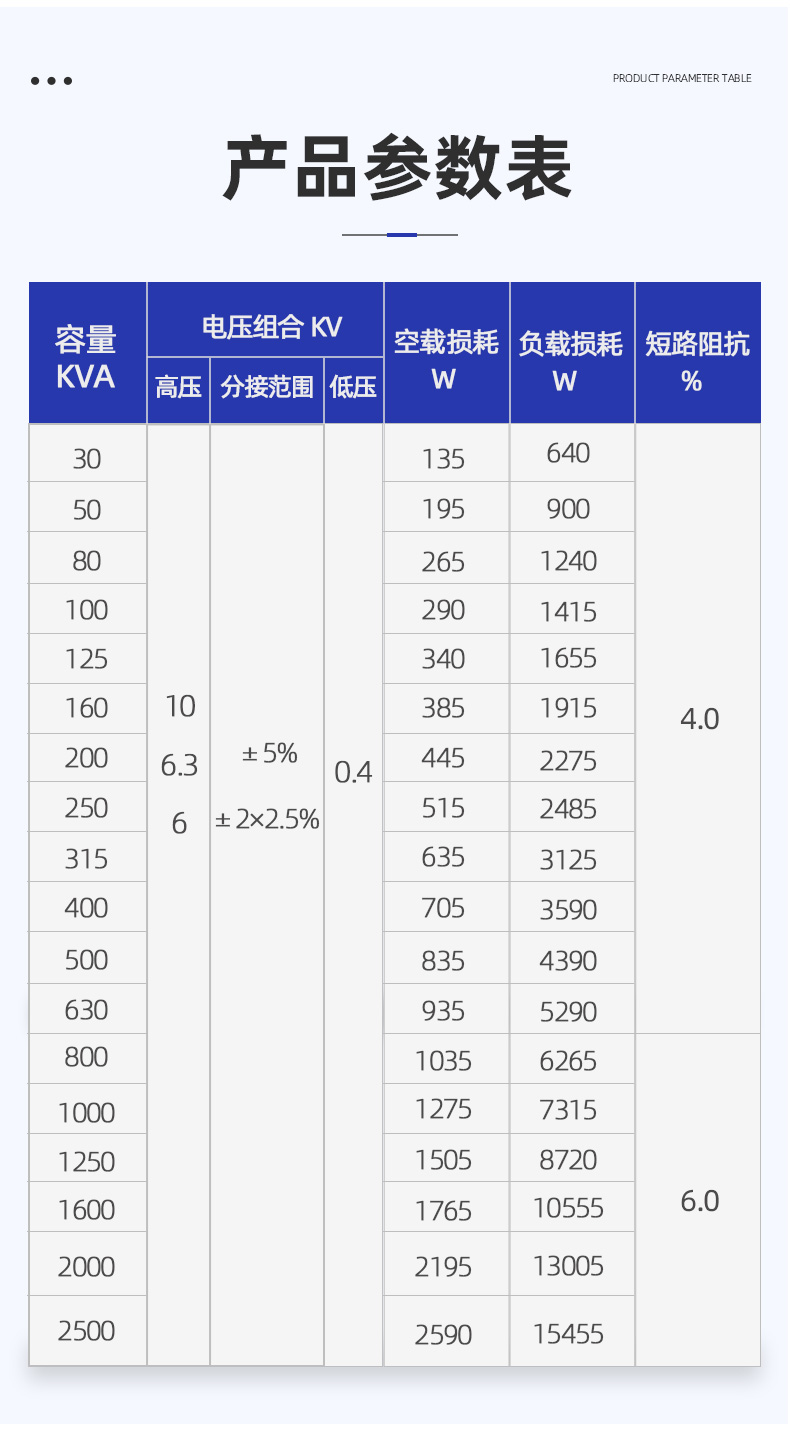

干式變壓器參數表：

干式變壓器產品型號的代表意義：

1、繞組藕合方式：**（不標）、自藕（O表示）。

2、相數：單相（D）、三相（S）。

3、繞組外絕緣介質：變壓器油（不標）、空氣（G）、氣體（Q）、成型固體澆注式（C）、包繞式（CR）、難燃液體（R）。

4、冷卻裝置種類：自然循環冷卻裝置（不標）、風冷卻器（F）、水冷卻器（S）。

5、油循環方式：自然循環（不標）、強迫油循環（P）。

6、繞組數：雙繞組（不標）、三繞組（S）、雙分裂繞組（F）。

7、調壓方式：無勵磁調壓（不標）、有載調壓抑（Z）。

8、線圈導線材質：銅（不標）、銅箔（B）、鋁（L）、鋁箔（LB）。

9、鐵心材質：電工鋼片（不標）、非晶合金（H）。

10、特殊用途或特殊結構：密封式（M）、串聯用（C）、起動用（Q）、防雷保護用（B）、調容用（T）、高阻抗（K）、地面站牽引用（QY）、低噪音用（Z）、電纜引出（L）、隔離用（G）、電容補償用（RB）、油田動力照明用（Y）、廠用變壓器（CY）、全絕緣（J）、同步電機勵磁用（LC）。

 上述型號代表意義，舉例：（ SCB10-1000KVA/0KV/0.4KV）：S的意思表示此變壓器為三相變壓器，如果S換成D則表示此變壓器為單相。C的意思表示此變壓器的繞組為環氧樹脂澆注成形固體。B的意思是箔式繞組，如果是R則表示為纏繞式繞組，如果是L則表示為鋁繞組，如果是Z則表示為有載調壓（銅不標）。10的意示是設計序號，也叫技術序號。1000KVA則表示此臺變壓器的額定容量（1000千伏安）。10KV的意思是一次額定電壓，0.4KV意思是二次額定電壓。
